干货|常见的彩盒包装结构有哪些?

在整个印刷包装行业,彩盒包装是相对复杂的品类,其设计、结构、形状、工艺等很多要素都没有标准化流程。为此,笔者整理了常见的彩盒包装单纸盒的结构设计,以供参考。


一 管式包装结构设计


管式包装盒在日常包装形态中最为常见,大多数彩盒包装,如食品、药品、日常用品等都采用这种包装结构方式。


其特点是在成型过程中,盒盖和盒底都需要摇翼折叠组装(或粘接)固定或封口,而且大都为单体结构(展开结构为一整体),在盒体的侧面有粘口。纸盒基本形态为四边形,也可以在此基础上扩展为多边形。


1 管式包装盒的盒盖结构


盒盖是装商品的入口,也是消费者拿取商品的出口,所以在结构设计上要求组装简便和开启方便,既保护商品又能满足特定包装的开启要求。


1 插入摇盖式


其盒盖有3个摇盖部分,主盖有伸长出的插舌,以便插入盒体起到封闭作用。设计时应注意摇盖的咬合关系问题。这种盖在管式包装盒中应用最为广泛。


(插入摇盖式盒盖结构展开图)


2 锁口式


这种结构通过正背两个面的摇盖相互产生插接锁合,使封口比较牢固,但组装与开启稍有些麻烦。


(锁口式盒盖结构展开图)


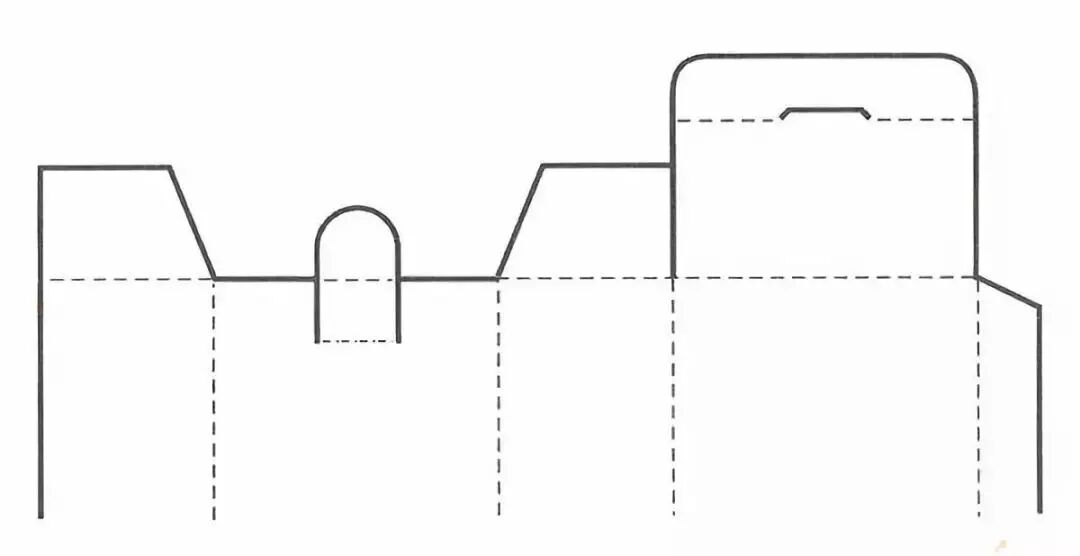

3 插锁式


插接与锁合相结合的一种方式,结构比插入摇盖式更牢固。


(插锁式盒盖结构展开图)


4 摇盖双保险插入式


这种结构使摇盖受到双重咬合,非常牢固,而且摇盖与盖舌的咬合口可以省去,更便于重复多次开启使用。


(摇盖双保险插入盒盖结构展开图)


5 粘合封口式


这种粘合方法密封性好,适合自动化机器生产,但不能重复开启。主要适合于包装粉状、粒状的商品,如洗衣粉、谷类食品等,一旦拆开,无法重复使用。

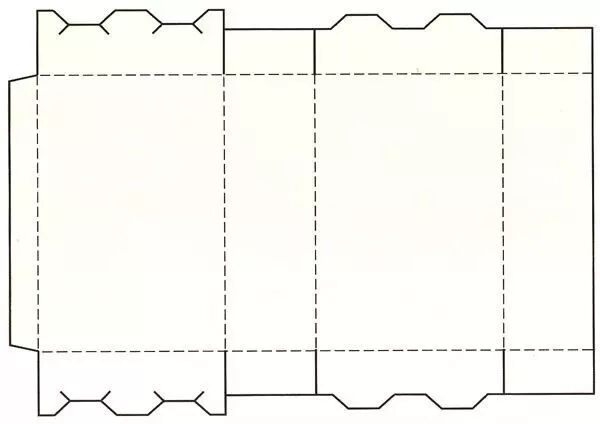

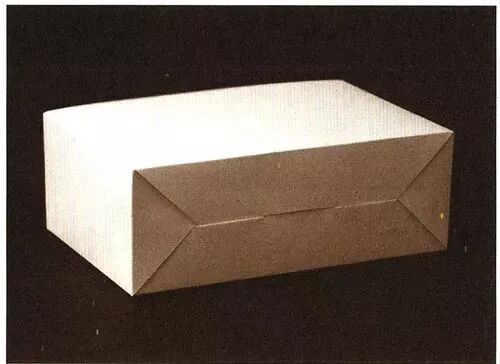

(粘合封口式盒盖结构展开图)


6 一次性防伪式


其特点是利用齿状裁切线,在消费者开启包装的同时,使包装结构得到破坏,防止出现有人再利用包装进行仿冒活动。


这种包装盒主要用于药品包装和一些小食品包装中,像胶卷包装/纸巾抽纸包装盒目前也都采用这种开启方式。

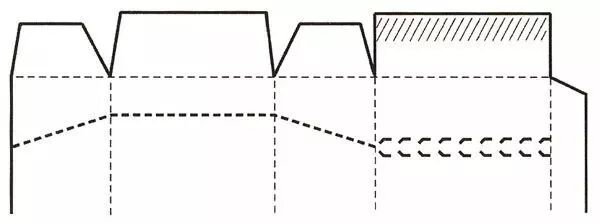

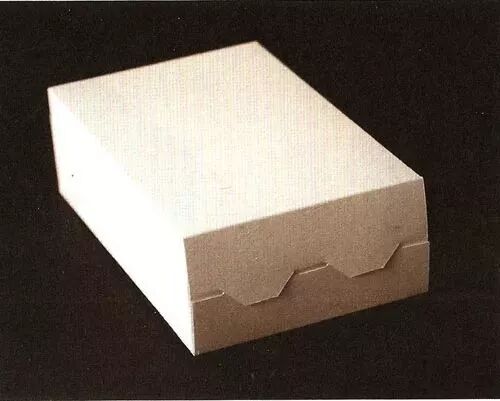

(一次性防伪式式盒盖结构展开图)


7 正揿封口式


利用纸张的耐折和韧性的特征,采用弧线的折线,揿下压翼就可以实现封口。这种结构组装、开启、使用都极为方便,而且最为省纸,造型也优美,适合用于小商品的包装。

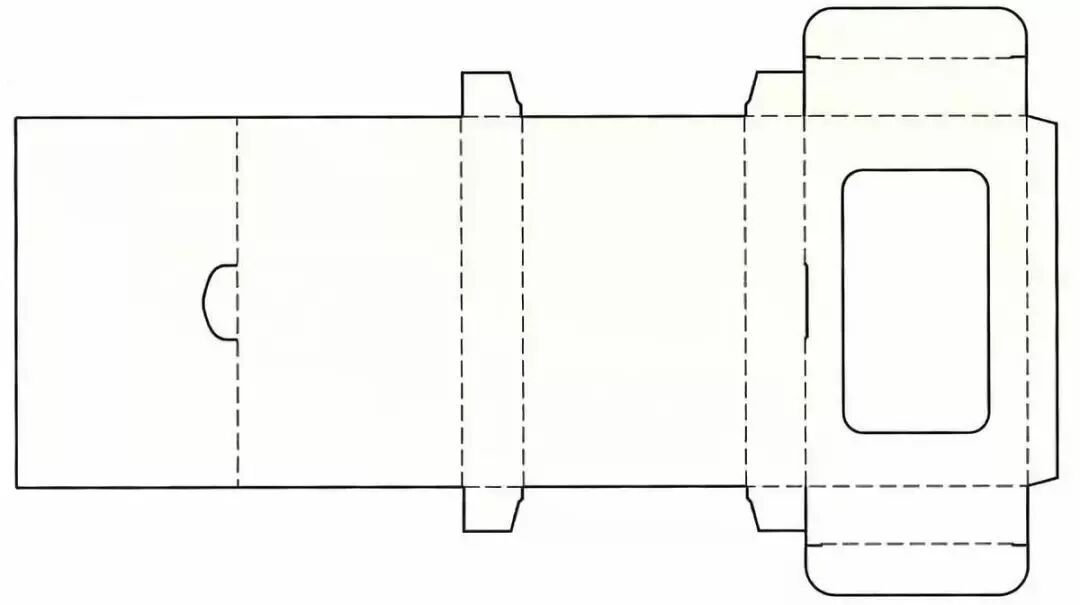

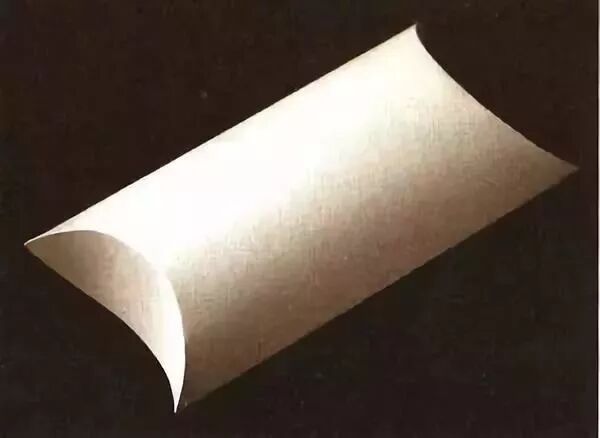

(正揿封口式盒盖结构展开图 )


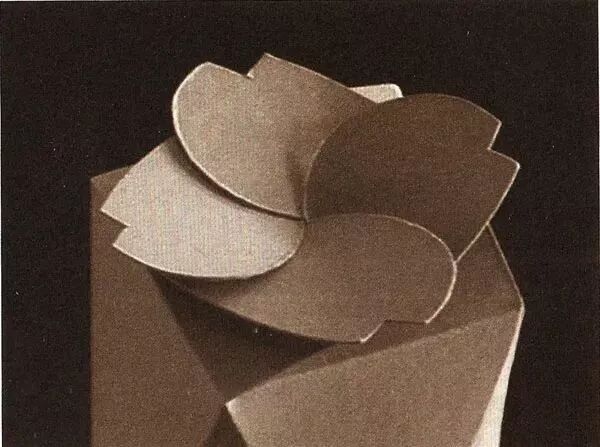

8 连续摇翼窝进式


这种锁合包装结构方式造型优美,极具装饰性,但手工组装和开启较麻烦,适合于礼品包装,应用于婚礼糖果包装盒,圣诞节礼品包装盒。

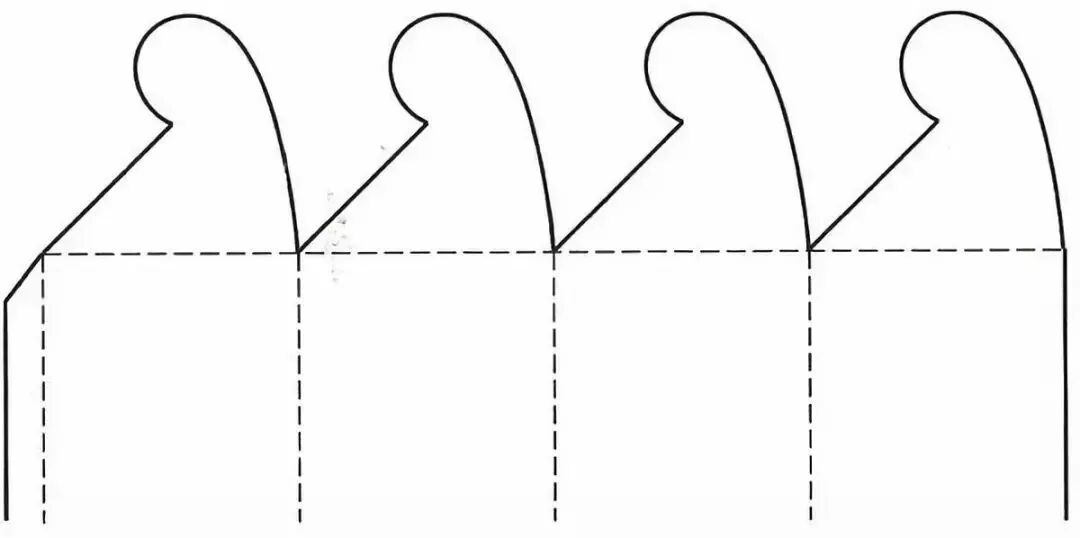

(连续摇翼窝进式盒盖结构展开图)


2 管式包装盒的盒底结构


盒底承受着商品的重量,因此强调牢固性。另外在装填商品时,无论是机器填装还是手工填装,结构简单和组装方便是基本要求。管式包装盒盒底主要有以下几种方式。


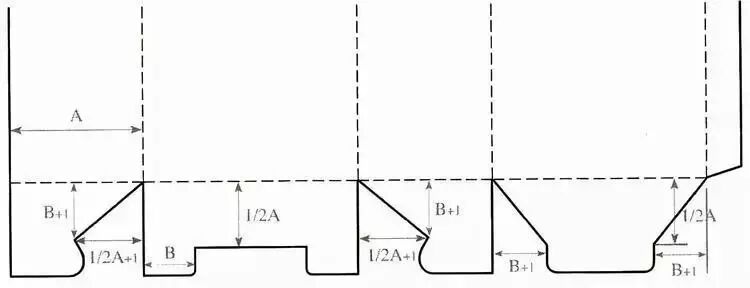

1 别插式自锁底


利用管式包装盒底部的4个摇翼部分,通过设计使它们相互产生咬合关系。这种咬合通过“别”和“插”两个步骤来完成,组装简便,有一定的承重能力,在管式包装盒中应用较为普遍。

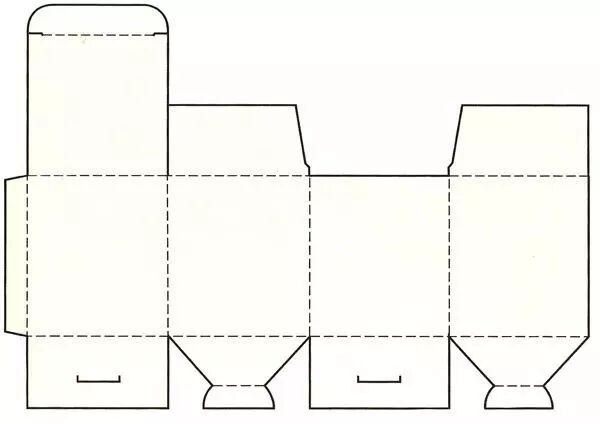

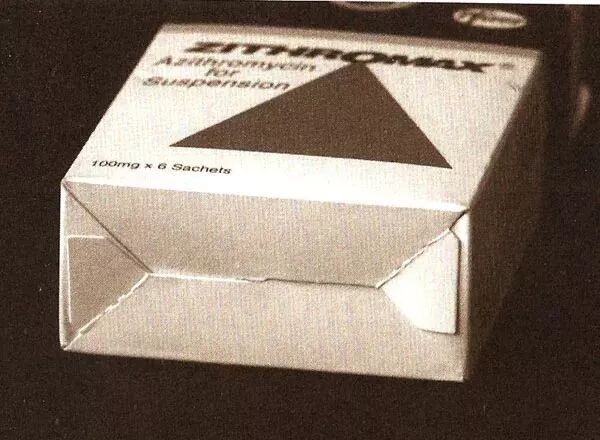

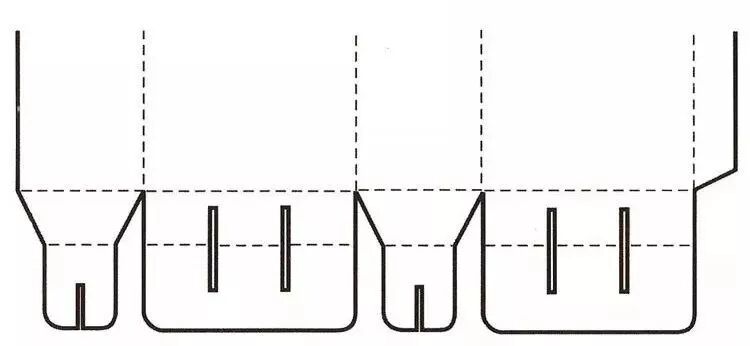

(别插式自锁底结构展开图)


2 自动锁底


自动锁底包装盒采用了预粘的加工方法,但粘接后仍然能够压平,使用时只要撑开盒体,盒底就会自动恢复锁合状态。


使用极其方便,省时省工,并且具有良好的承重力,适合于自动化生产,一般承载高重量物品的包装设计选用此种设计结构。


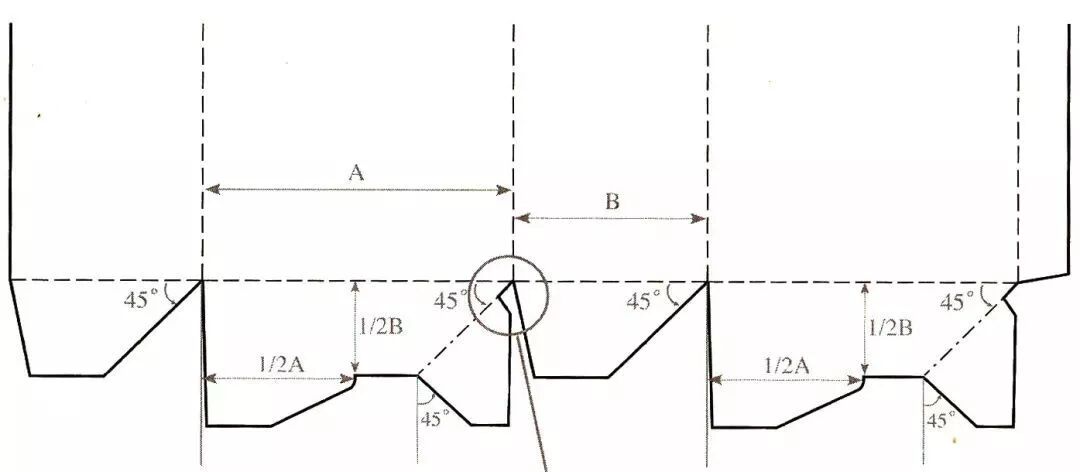

(自动锁底结构展开图)


3 摇盖双插口式封底


结构同摇盖插入式盒盖完全相同,这种设计结构使用简便,但承重力较弱,通常适合包装食品、文具、牙膏等小型或重量轻的商品,是最为普遍的包装盒设计结构。



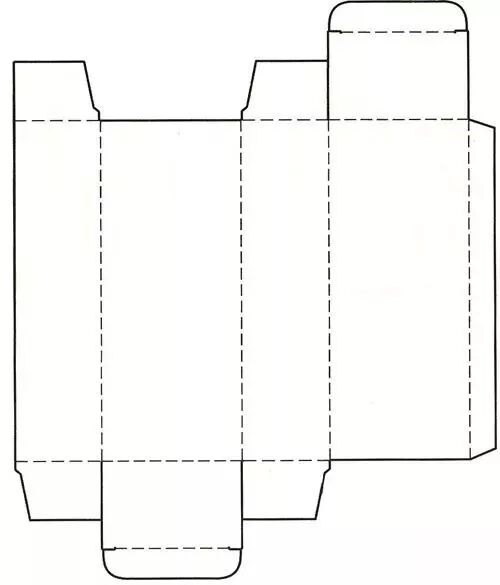

(摇盖双插口式封底结构展开图)


4 间壁封底式


间壁封底式结构是将管式包装盒4个摇翼设计成具有间壁功能的结构,组装后在盒体内部会形成间壁,从而有效地分隔固定商品,起到良好的保护作用。


其间壁与盒身为一体,可有效节省成本,而且这种包装盒结构抗压强度较高。


(间壁封底式结构展开图)


5 其他演变结构


根据以上常用的基本包装盒结构模型,还可以通过设计演变出其他的一些结构形式。


(别插式结构展开图)


(三角形自动锁底盒结构展开图)




(插锁式结构展开图)


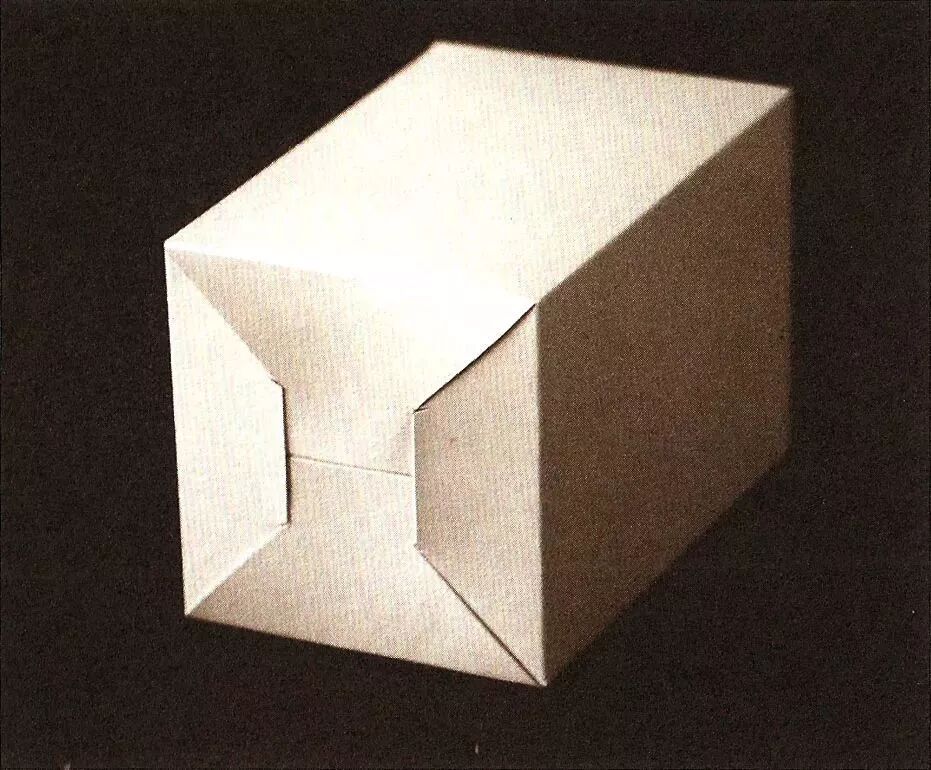

(别扣式结构展开图)


02 盘式包装结构设计


盘式包装盒结构是由纸板四周进行折叠咬合、插接或粘合而成型的纸盒结构,这种包装盒在盒底上通常没有什么变化,主要结构变化体现在盒体部分。


盘式包装盒高度较小,开启后,商品的展示面较大,多用于包装纺织品、服装、鞋帽、食品、礼品、工艺品等商品,其中以天地盖和飞机盒结构形式最为普遍。


1 盘式包装盒的主要成型方法


盘式包装盒的成型方法主要有三种,一是别插组装:没有粘接和锁合,使用简便;二是锁合组装:通过锁合使结构更加牢固;三是预粘组装:通过局部的预粘,使组装更为简便。


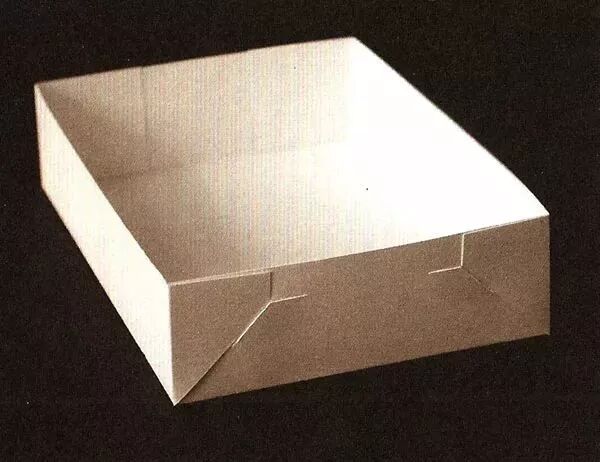

1 别插组装

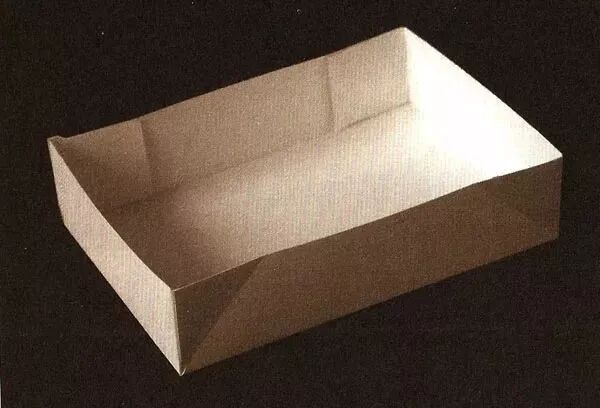

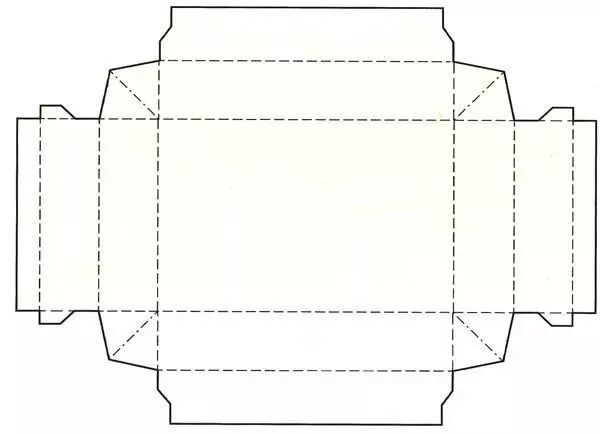

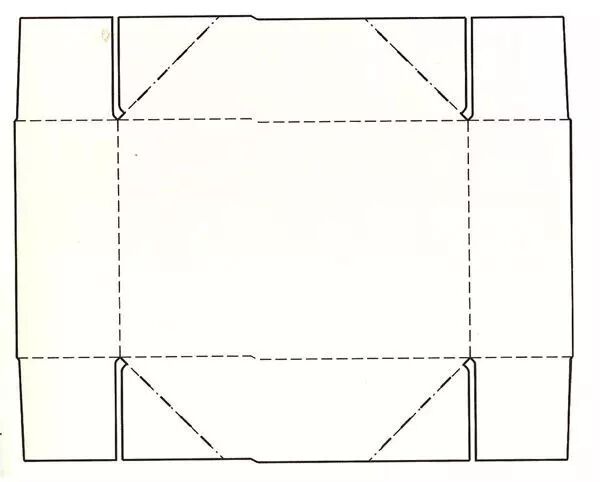

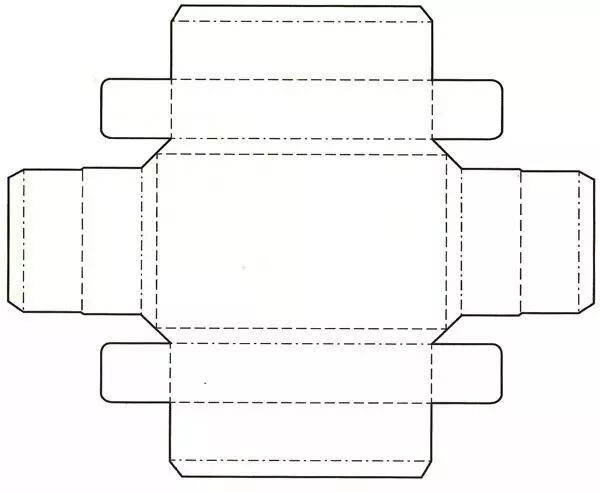

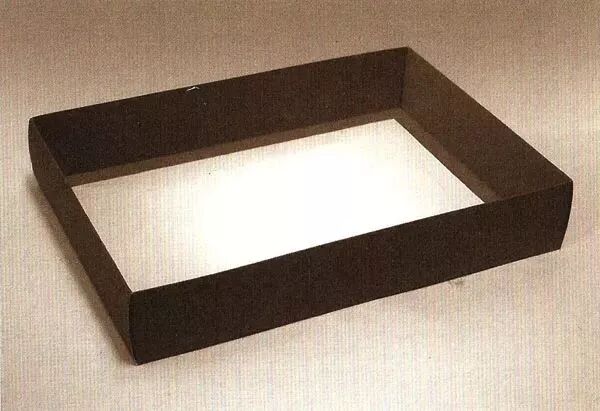

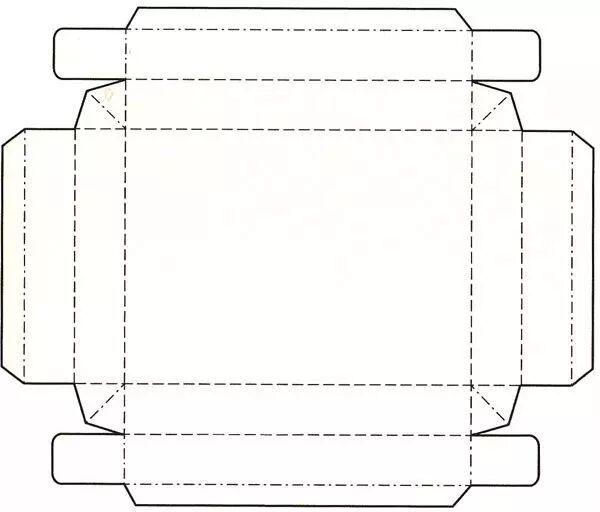

(别插组装结构一展开图)



(别插组装结构二展开图)


(别插组装结构三展开图)

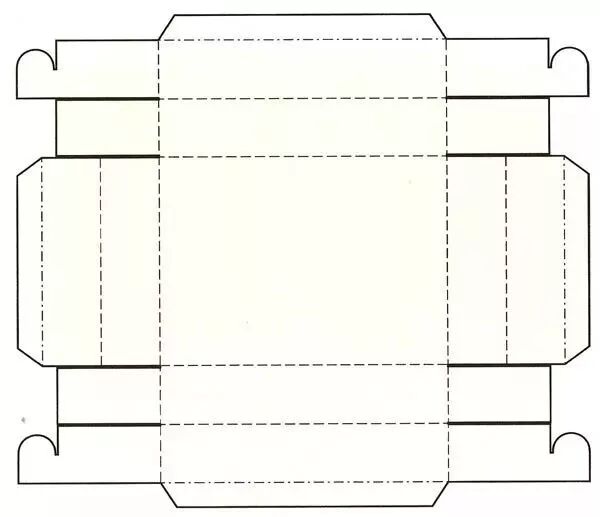

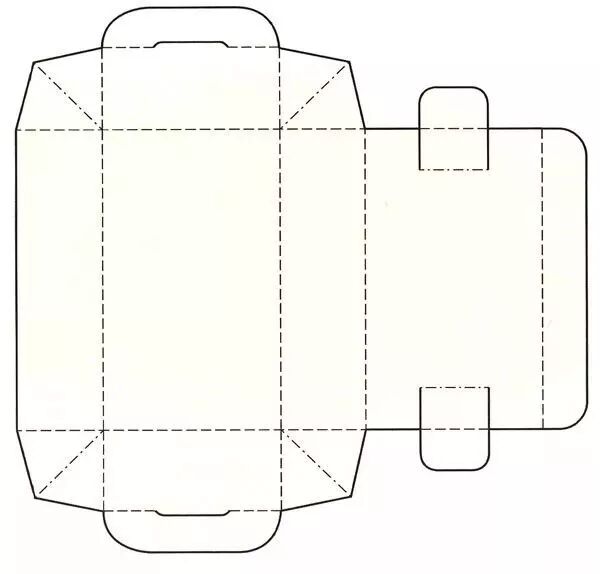

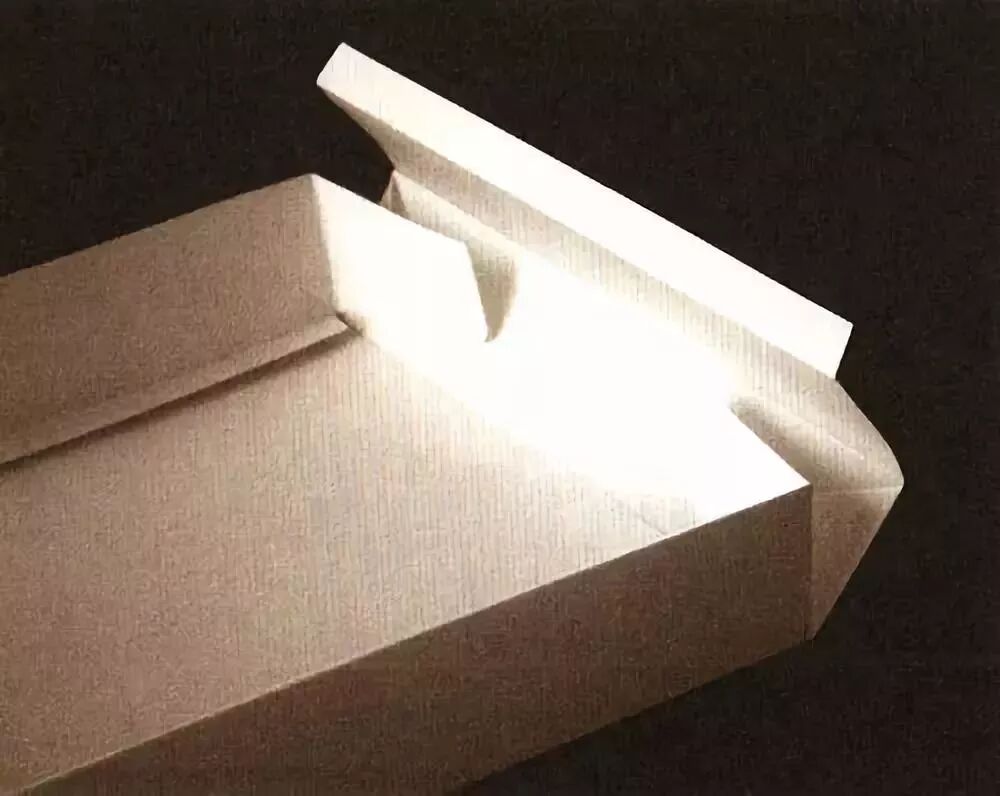

(别插组装带盖式结构展开图)




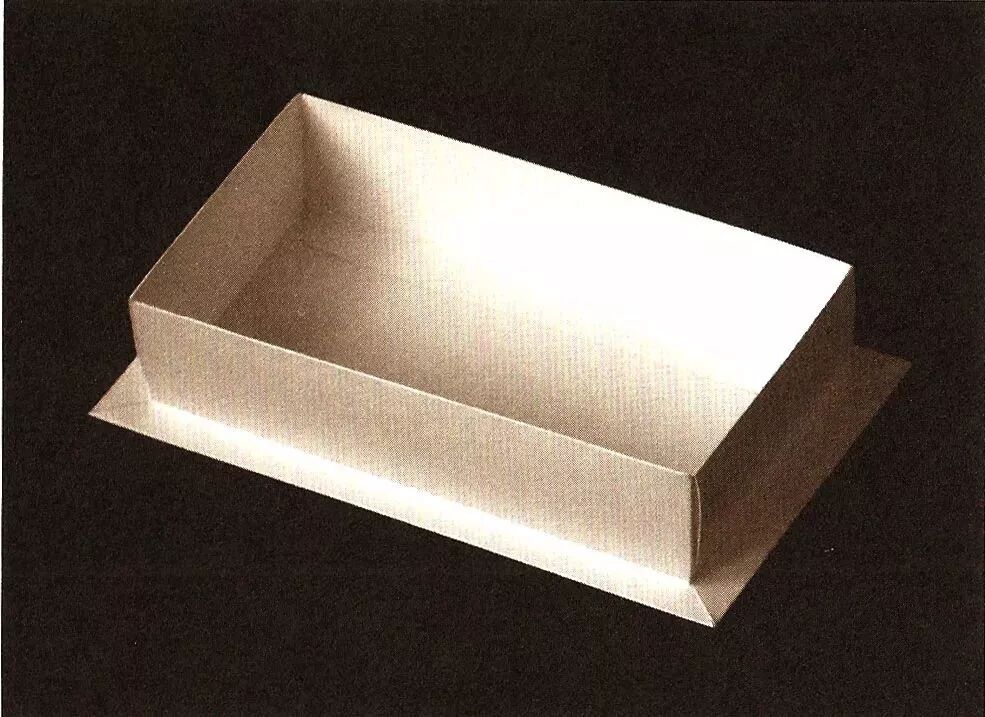

(别插组装带底结构盒展开图)


2 锁合组装


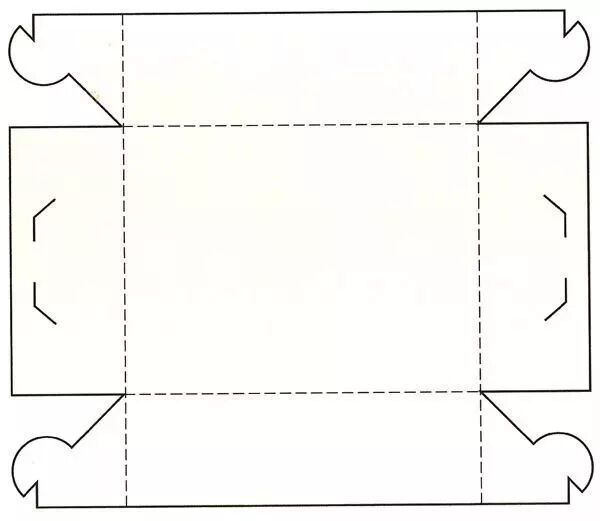

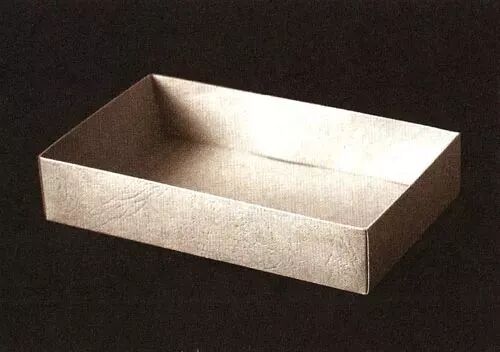

(锁合组装结构展开图)


3 预粘组装


(预粘组装结构展开图)


二 盘式包装盒的主要结构


盘式包装盒的结构主要有五种,如罩盖式、摇盖式、连续别插式、抽屉式、书本式。


其中,摇盖式是在盘式包装盒的基础上延长其中一边设计成摇盖,其结构特征较类似管式包装盒的摇盖。书本式是开启方式类似于精装图书,摇盖通常没有插接咬合,而是通过附件来固定。


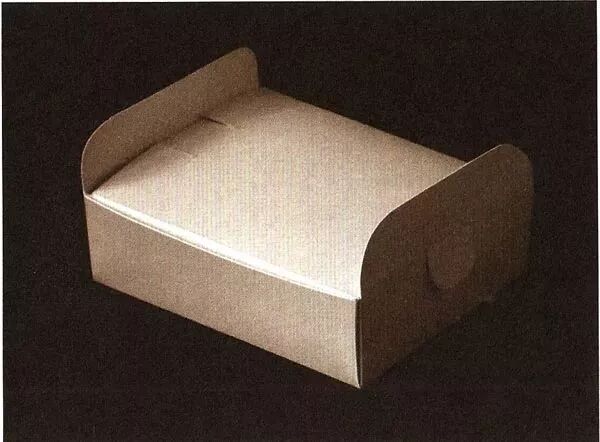

1 摇盖式

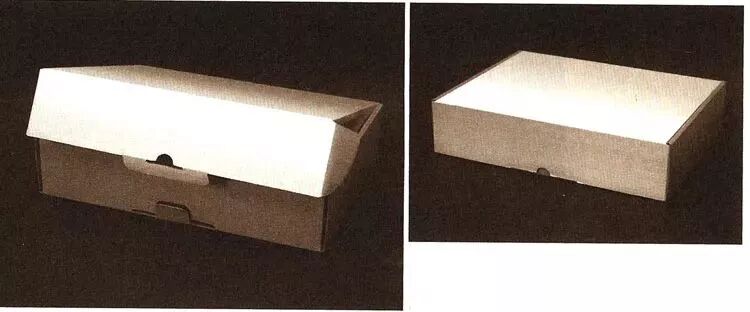

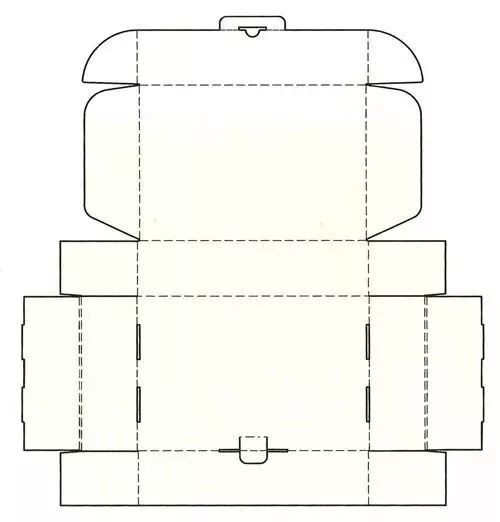

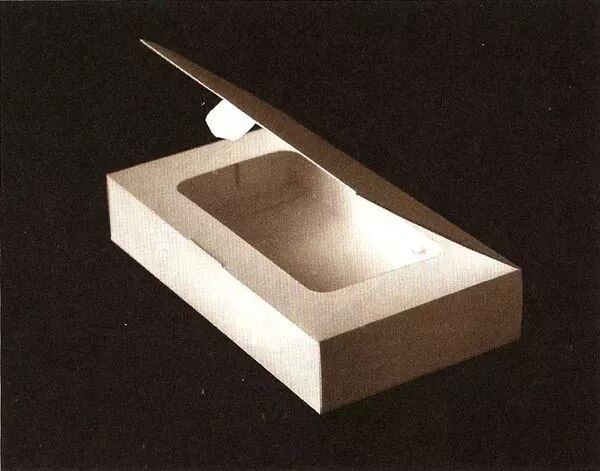

(双保险插锁带盖式结构展开图)


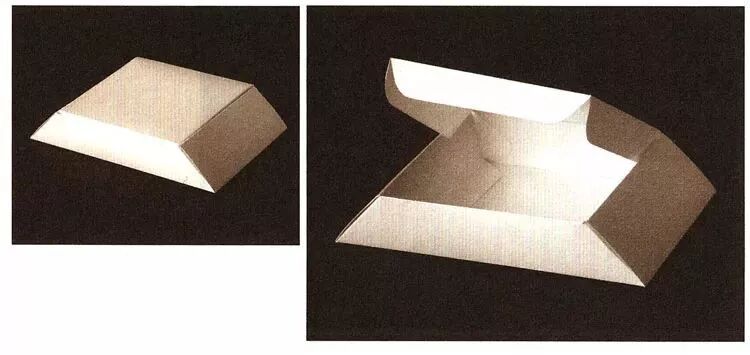

(梯形带盖式结构展开图)


2 书本式


(书本式结构展开图)


3 其他形式


(多边形盘式包装盒结构展开图)

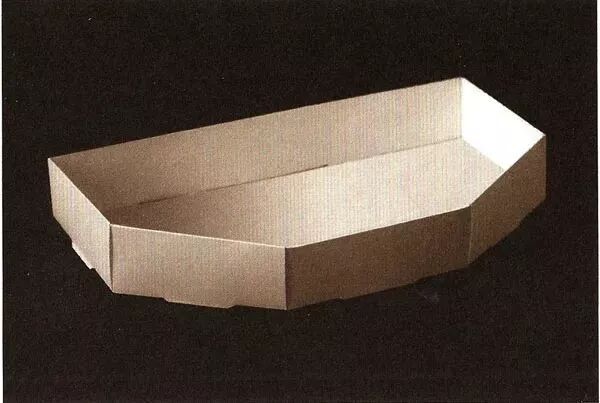

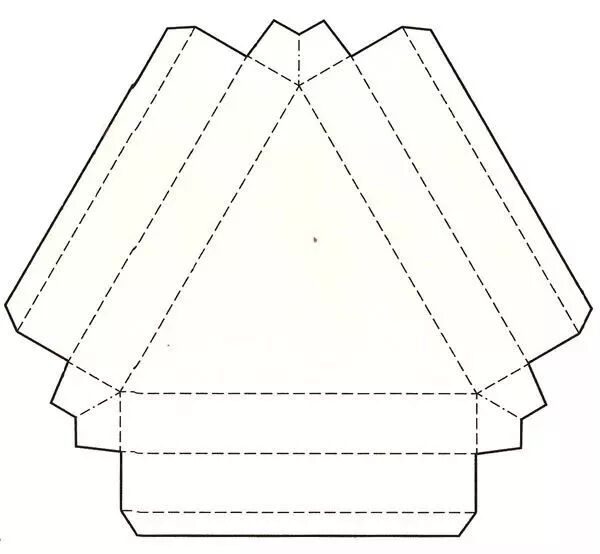

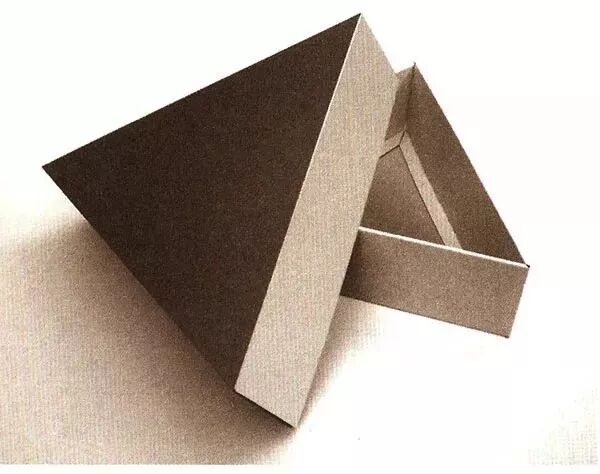

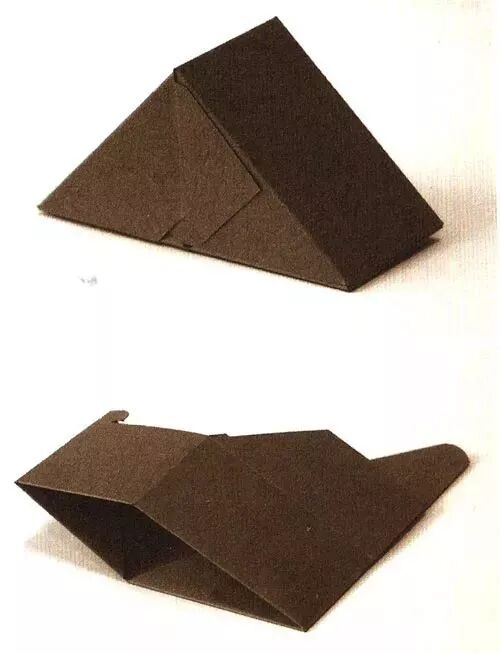

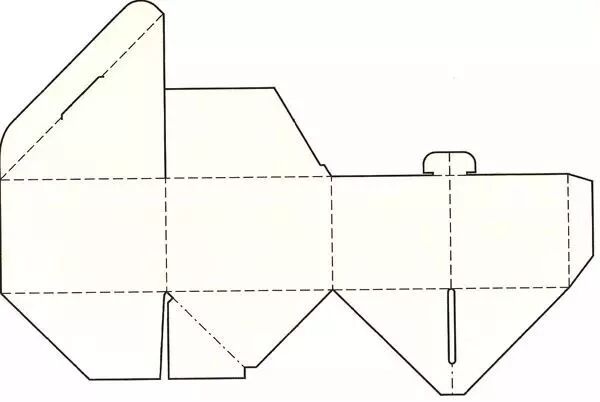

(三角形盘式包装盒结构展开图)


单纸盒包装盒的结构设计基本就是以上这些,由于包装行业的发展和设计的变化,未来还能演变出来更多的包装结构设计。
